旋轉補償器可獲得較大的補償量和平衡能力

      熱管通過輸送高溫介質（水或蒸汽）。當系統投入運行或停止時，溫度變化會導致管道膨脹，在管壁上產生巨大的熱應力。如果應力超過管道的許可應力，管道將處于危險狀態，甚至損壞。因此，在熱管網系統中，經常設置一些彎曲段或可伸縮裝置，以增加管道的靈活性，降低熱應力。這些可以降低熱應力的彎曲段和伸縮裝置被稱為補償器。

    根據補償器的形式，可分為兩類：一類是管道布置過程中自然形成的彎曲段。另一種是專門設置的彎曲段或伸縮裝置，以吸收管道的熱膨脹，如Ⅱ型式補償器、波紋式補償器或填料函式補償器、旋轉補償器等。

只有當自然形成的管接頭不能滿足系統的膨脹要求時，才使用專門的補償器。

        人工設置補償器常用Ⅱ型式補償器采用與原管道材料規格相同的無縫管制成，比其他類型更容易制造，補償能力大，可用于溫度和壓力較高的管道。但占地面積或空間較大，管道消耗較多，支柱土方量大，補償距離小，壓力降低。

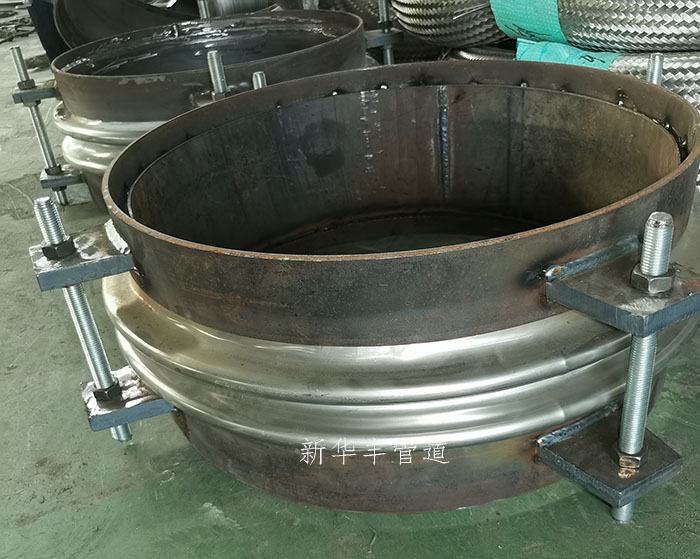

    波紋補償器由金屬薄片制成。它利用金屬本身的彈性膨脹來吸收管道的熱膨脹。每個波紋可吸收5個~15mm的膨脹量.其優點是體積小，結構緊密，但為了防止補償器本身縱向彎曲，補償器不能做得太長，限制了其補償能力。使用壽命短，成本高，不能保證長期正常運行。

       旋轉補償器是由變徑管、內管、密封座、填料、螺母、螺栓、填料壓蓋組成的自調密封無推力旋轉套管補償器；填料壓蓋與相對靜止的填料、密封座的軸向壓緊，及時自動補償填料的磨損，保持密封。此外，內管與變徑管的配合處設置兩圈滾珠，有利于結構自動補償或調整密封。使用本補償器可獲得較大的補償量和平衡能力，也可根據管網結構改變管道方向。
