ZTWB直流介質無推力套筒補償器新疆客戶問安裝技術要求

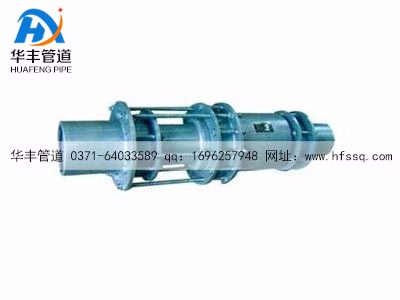

         直流介質無推力補償器是新華豐公司針對普通套筒補償器存在軸向推力而*改造的一種新型補償器裝置。該產品結構設計是在單向套筒補償器的原理上利用流體學的平衡原理在伸縮內套筒與核體之間設計了一環形活塞式平衡腔，活塞斷面積與管道內截面積相等，其作用在凸臺活塞端面 的力與作用在管道端面（即盲板處）的大小相等、方向相反，是管道內介質壓力所產生的流體反推力互相抵消，保持了管道的平衡狀態，從而消除了由補償器引起的軸向力。

         那么ZTWB直流介質無推力套筒補償器在設計結構上巧妙的利用一個密環形氣室，這個汽室內分別有兩個環形受壓面，一個足固定的汽室內端面，另一個是密閉在汽室內的伸縮管肩部環形面，所伸縮管是可移動的。這個可移動的環形受壓面的面積恰好和伸縮管橫截面積相等，補償器工作時，在介質壓力的作用下，環形面上的壓力和伸縮管橫截面積的壓力是相等，而方向相反，因此兩壓力相互抵消。這樣一來，在設計支架中僅考慮補償器壓緊填料的摩擦力，對固定支架的推力計算中，就不再計算由工作介質壓力，而引起的對固定支架的推力，因此固定支架屬減載式支架，可節省大量支架材料，也節省人力和財力。

     了解完ZTWB直流介質無推力套筒補償器，那我們就新疆客戶咨詢ZTWB直流介質無推力套筒補償器安裝這一問題，也簡單給大家做個了解。

1，與補償器兩端相焊接的管段壁厚≥6mm時，必須進行坡口處理，焊后按要求進行水壓檢漏試驗。

2，滑動支架和固定支架根據設計安裝，使用ZTWB型，除不計算介質工作壓力的推力外，其余相同，為確保管道無側向位移，而沿軸向伸縮。補償器兩端一般應安裝導向滑動支架，在管道轉彎處，必須安裝固定支架。

3，補償器的保溫防護結構均與管道同路，但對伸縮器伸縮部分，必須安裝固定支架。

4，本補償器在各種環境氣溫下，均可按大安裝長度LM3X進行安裝，不需予以拉伸或壓縮。
